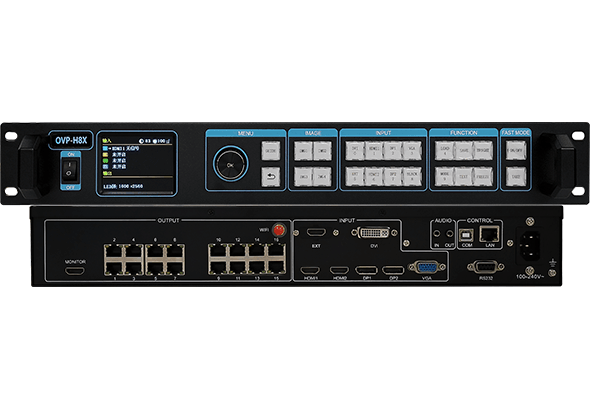

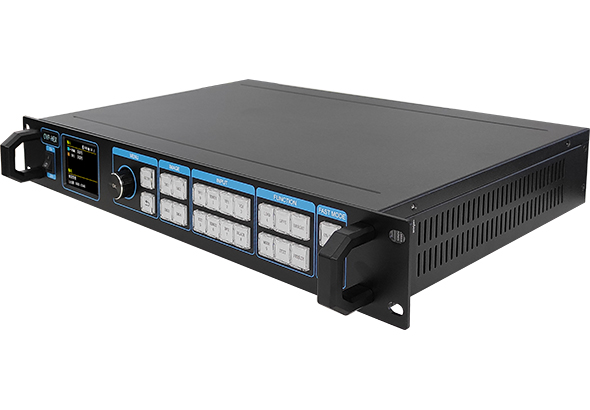

OVP-H8X 四画面 16千兆网口

OVP-H8X 是面向LED大屏幕显示、演出租赁、集会室、演播室等市场的高端视频处理设备。支持2/3/4画面显示和任意结构,支持4Kx2K@60Hz图像处理和拼接。设备集成16千兆网口大发送,支持4K点对点输出,支持LED显示屏的远程维护。

最大带载1000万像素,宽度≤16000,高度≤3840 ;

输入接口:DP1.2*2、HDMI1.4*2、DVI*1、EXT*1、VGA*1 ;

支持2路4Kx2K@60Hz和2路4Kx2K@30Hz ;

标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语);

标配无线WiFi,支持手机APP无线控制 ;

标配RS232控制接口,可接入中控设备 ;

1.5U机箱,重量≤5KG。

订单热线:

0512-36912677/88/99



OVP-L/M系列前置USB2.0接口,支持U盘播放,支持视频播放、图片播放、视频和图片混淆播放三种模式 ;
OVP-M/H系列标配wifi(M1X除外),标配2.8"液晶屏,支持多语言菜单界面(中文、英文、俄文、越南语) ;
OVP-M/H系列支持EXT*1扩展接口(M1X除外),可凭据客户需求,灵活选配SDI接口?榛蛭尴咄聊? ;
OVP-H系列标配1-2路DP输入接口,标配RS232中控接口 ;
OVP-L/M/H系列标配音频输入输出接口。

OVP-H功效特性
支持输入视频源准时切换 ;
支持设备输出信号的开启和关闭 ;
支持自界说区分率 ;
支持4K×2K@60Hz点对点输出 ;(支持标准区分率和部分自界说区分率,宽度≤3840,高度≤2160)
支持对输入视频源画面进行截取、局部显示 ;
支持输入自适应信号源区分率 ;
支持输出自适应显示屏参数配置 ;
支持快捷灵活的色温调理 ;
支持输入和输出信号热备份 ;
可预存16种用户模式供用户快速挪用 ;
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级。

-30℃~70℃ 情况温度下稳定事情
抗8KV接触放电,超强抗浪涌攻击能力,更低故障



产品检测和资质认证
OVP产品通过国家自愿性产品认证试验,经过宁静测试和电磁兼容性测试,获得CQC认证证书 ;
OVP产品通过欧盟强制性产品认证试验,经过宁静测试和电磁兼容性测试,获得CE认证证书 ;
OVP产品通过了中国ROHS2.0《电器电子产品有害物质限制使用治理步伐》和GB/T 26572-2011的6项划定检测 ;
OVP产品通过了欧盟ROHS《关于限制在电子电器设备中使用某些有害身分的指令》的10项划定检测。

视频输入源
EXT×1 扩展输入端口,标配HDMI,可凭据客户需求,灵活选配DVI接口、SDI接口、无线同屏?
DVI×1  VESA标准:1920×1080@60Hz向下兼容,支持3840×2160@30Hz
HDMI×2 VESA标准:1920×1080@60Hz向下兼容,HDMI 1.4
VGA×1  VESA标准:UXGA@75Hz向下兼容
DP×2 VESA 标准:3840×2160@60Hz向下兼容,DP1.2



视频输出端口
MONITOR×1 1024x768@60Hz
NET×16

16千兆网口输出,通过网线连接LED显示屏,直连接收卡 ;
最大带载1000万像素,宽度≤16000,高度≤3840 ;



音频输入/输出端口
HDMI音频 HDMI视频输入端口内嵌
AUDIO_IN 3.5mm模拟音频输入接口
AUDIO_OUT 3.5mm模拟音频输出接口



控制接口
COM

USB控制接口

LAN 网络控制接口
WIFI WIFI无线控制
RS232 串口控制接口,可接入中控设备



重要功效
通讯功效 支持串口通讯,支持局域网通讯和IP地点配置,标配无线WiFi,支持手机APP无线控制,标配RS232中控接口
完成OVP视频设备的相关参数设置和功效配置,完成对LED显示屏的参数设置
接口扩展  支持选配3G-SDI接口,选配手机无线同屏?
计划任务 支持输入视频源准时切换
智能导航 液晶菜单支持智能导航功效,便当用户快捷设置
多语言界面 液晶菜单支持中文、英文、俄文、越南语共4种语言界面
开机LOGO 支持默认、自界说和无LOGO三种选项
智能配置 支持凭据LED显示屏区分率自动完成设备参数适配
信号快速切换  支持各信号源之间无缝快速切换,在”快速切换模式”下可将预监画面瞬间无缝切换到LED显示屏播放
多画面功效 支持双画面、三画面、四画面显示,支持画面任意结构
图像镜像功效

支持水平镜像、笔直镜像、水平笔直镜像

画面截取功效 支持对输入视频源画面进行截取、局部显示
点对点功效 支持4K×2K@60Hz点对点输出,支持标准区分率和部分自界说区分率?矶≤3840,高度≤2160
注意:使用4K点对点输出功效时,请选择较高配置的显卡和电脑!
亮度调解 支持100级亮度调解
EDID设置 支持HDMI、DVI、DP自界说输入区分率
VGA校正 支持VGA调解和VGA ADC校正
输出控制 支持设备输出信号的开启和关闭
色温调理

预设自然、偏暖、偏冷三种显示效果,用户亦可自界说色温

画质调理  预设明亮/柔和2种画质模式
用户模式 支持预存≤16个用户模式,支持便捷的场景切换
热备份功效

支持输入和输出画面热备份功效

工厂复位

支持设备恢复出厂设置

按键锁 支持对设备面板设置按键锁定和按键解锁状态,避免误操作
工程锁 支持对设备设置工程锁



系统升级和维护
固件升级功效

支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级,

为客户有效节约本钱,降低项目危害



整机规范
输入电压 100-240V~50/60Hz
额定功率 ≤50W
操控方法 液晶菜单、面板按键、LedshowTV演播器软件、OVP Builder设备配置软件、Builder APP
液晶屏   2.8”彩色液晶屏,区分率320×240
装箱配件

3Pin主机电源线1.5M*1, 六类软网线1.5M*1,USB-A-B线1.5M*1,  HDMI2.0软线1.5M*2,  HDMI-DVI转接头*1

机箱 金刚黑 铝面板 1.5U标准工业机箱
尺寸 482.6mm×300mm×66.6mm
重量 ≤5KG



情况适应性

事情温度

-30℃~70℃

情况湿度

15%~85%



电磁兼容性

无线电骚扰和抗扰度

对OVP设备的电源端口、HDMI接口、DVI接口、VGA接口进行无线电骚扰检测。

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机 电磁兼容 第一部分 发射要求》界说的骚扰限值。

骚扰检测切合欧盟《EN 55032:2015 多媒体设备的电磁兼容性》的划定要求。

骚扰抗扰度检测切合《ICE/EN 61000 电磁兼容性》的划定要求。

静电放电抗扰度

对OVP设备的USB口、HDMI接口、DVI接口、VGA接口进行静电放电抗扰度检测。

试验品级4级,接触放电8KV。

切合《GB/T17626.2-2018电磁兼容试验和丈量技术静电放电抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-2》的划定要求。

浪涌攻击抗扰度

对OVP设备的电源端口和网口进行浪涌攻击检测。

试验品级4级,测试电压4KV。

切合《GB/T 17626.5-2019电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》的划定要求。

切合《ICE/EN 61000-4-5》的划定要求。
