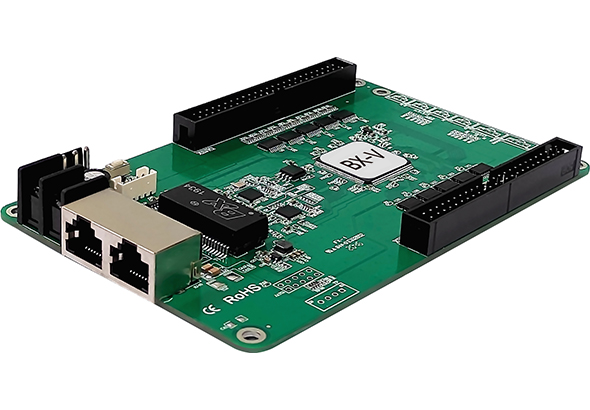

BX-V接收卡是汇彩网登录大厅最早推出的一款经典产品,主要用于LED显示箱体配套。历年来无数项目充分验证了其高品质显示效果和高稳定性,客户评价“简单、易用,效果好”。
2组50PIN接口,16组RGB信号输出;
支持所有BX发送卡和OVP发送设备。
BX-V接收卡是汇彩网登录大厅最早推出的一款经典产品,主要用于LED显示箱体配套。历年来无数项目充分验证了其高品质显示效果和高稳定性,客户评价“简单、易用,效果好”。
2组50PIN接口,16组RGB信号输出;
支持所有BX发送卡和OVP发送设备。
订单热线:
0512-36912677/88/99
支持所有BX发送卡和OVP发送设备
支持通例芯片实现高刷新、高灰度、高亮度
画质更完美,消除显示模组设计引起的某行偏暗、低灰偏红、鬼影等细节问题
支持通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
支持静态至1/64扫描之间的任意扫描类型
支持任意空点,适配种种规格模组
支持数据偏移实现异形屏幕控制,支持球形屏、立方体屏、种种不规则异形屏和创意显示屏
支持数据对开,显著提高刷新率,也可合理减少接收卡使用数量
支持数据组任意交换,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布
先进生产工艺,严格品控体系,零故障出厂,返修率≤0.1%;
BX-V全系列设计支持3V-6V宽事情电压,-40°C~80°C情况温度下稳定事情。

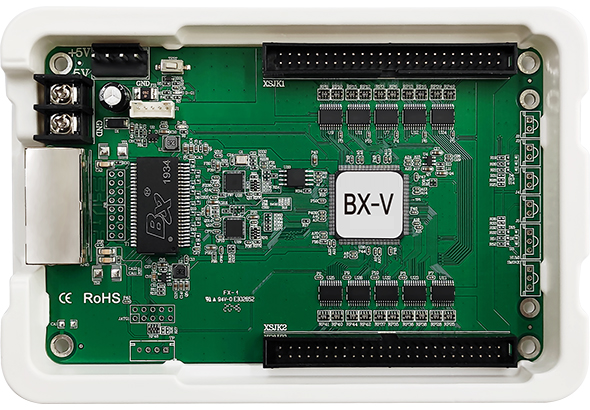

接纳BX塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏。
BX-V系列接收卡的软硬件设计充分考虑用户装置、系统运行和维护时的场景,使装置更容易,运行更稳定、维护更高效。
2018年10月后批量下线的REV.C版接收卡全面接纳第二代通讯协议,大幅提升用户体验:
⑴ 接收卡快捷完成参数配置,一卡支持所有芯片,无需切换或升级程序;
⑵ 使用最新的驱动芯片时,快捷升级底层固件,200张内的接收卡升级只需2.5分钟即可完成。
技术指标 | |
---|---|
控制点数 | 单卡带载256×256点; 板载2组50PIN接口,16组RGB信号输出 |
灰度品级 | ≤65536级 |
灰度赔偿 | 每级灰度独立赔偿 |
通信传输 | |
---|---|
发送设备 | 支持所有BX发送卡、Y/YQ播放器和OVP发送设备 |
通信距离 | 超五类网线≤140M,六类网线≤170M 光纤线:单模收发器≤20KM,多模收发器≤550M。(利用中继器无限延长) |
传输设备 | 支持千兆交换机、千兆光纤收发器和千兆光纤交换机 |
模组兼容性 | |
---|---|
适配模组 | 种种规格的单双色和三基色LED显示模组 |
列驱动IC | 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片 |
行译码IC | 支持行译码和无译码模组,支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/64扫描之间的任意扫描类型 |
模组空点 | 支持任意空点,适配种种规格模组 |
RGB信号 | 支持RGB信号线序灵活界说 |
重要功效 | |
---|---|
千兆网模式 | 支持电脑千兆网直接控制模式,100万像素内流畅播放,无需发送卡 |
数据走向 | 支持从左到右、从右到左、从上到下、从下到上走线 |
数据对开 | 支持数据对开,显著提高刷新率,也可合理减少接收卡使用数量 |
数据组交换 | 支持数据组任意交换,便于接收卡和显示模组间连接排缆线的合理排序和整齐排布 |
异形屏控制 | 支持数据偏移实现异形屏幕控制 支持球形屏、立方体屏、种种不规则异形屏和创意显示屏 |
千兆口交换 | 双千兆网口不分输入输出,任意交换使用 |
系统升级和维护 | |
---|---|
配置文件回读 | 支持回读接收卡存储的配置信息,支持回读接收卡的固件程序版本 |
固件在线升级 |
支持底层软件和FPGA固件在线升级,极大便当了系统开发、维护和功效升级, |
电气参数 | |
---|---|
事情电压 |
5V(3V~6V宽事情电压) 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标 |
最大功率 | ≤3W |
情况适应性 |
|
---|---|
情况温度 |
情况温度-40℃~80℃稳定事情 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标 |
防盐雾品级 |
满足海边500米使用情况要求 切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对LED控制器的电源端子、网口和串口进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值 |
静电放电抗扰度 |
对接收卡的电源端子和网口进行静电放电抗扰度检测 |
浪涌攻击抗扰度 |
对LED控制器的电源端子和网口进行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试 |
品质包管 |
|
---|---|
品质标准 |
7*24小时不绝电,故障率≤0.3% |
结构防护 |
精制塑壳托架,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置 |
外貌防护 | 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾 |
其它信息 | |
---|---|
单卡尺寸 | 143.6mm×91.7mm×17mm |
单卡重量 | 约130g |
包装信息 | 包装信息 单卡接纳BX塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏。 包装箱尺寸:620mm×490mm×180mm,每箱100张接收卡。 |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedshowTV 2024多媒体演播器 最新版
版本号:V24.04.03.00 |
74090 | |||
BXsetPro通例调屏
版本号:20240312 |
1942 | |||
BXsetPro 智能扫描操作说明
版本号:20240320 |
1091 | |||
FPGA升级包 三代接收卡固件 BX-V/ V75/ V75L/ V75E/ V75E1
版本号:V20240705 |
23690 | |||
LedshowTV 2019软件 用户手册
版本号:20190722 |
21856 | |||
BX-V 规格书
版本号:20170807 |
7745 | |||
2024产品选型表
版本号:20240408 |
658 |
