BX-6K1(网+RS232+RS485)

内置多组中英文字库,支持信息动态刷新。广泛应用于工业现场、设备配套、车载显示、智能公交站牌和集群显示系统等领域的二次开发。

支持三基色 ¦ 智能描点 ¦ 情况监测 ¦ 十字屏/T型屏 ¦ 多组动态区域 ¦ 多语种字库;

板载100M网口+RS485+USB接口,U盘延长线≤15m稳定传输;

板载种种传感器接口,板载继电器开关,板载节目选择接口;

兼容5K协议。相较5K系列,大幅提升刷新率和各项性能;

以下情况强烈推荐6K系列:显示信息实时更新、带载种种传感器、配套SM16188B模组、配套三基色模组等。

订单热线:

0512-36912677/88/99



BX-5K1 /6K1字库控制器广泛应用于种种工业设备配套
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》

1. 主要功效特性
    提供通讯协议,专用于设备配套、扬尘在线、智慧停车、数字仓储屏,工业现场、车载显示、智能公交等;
    内置多组中英文字库,支持多语种字库;
    目前已支持中文、英文、俄文、阿拉伯文、希伯来语、法语、西班牙语、日语、缅甸语、维吾尔语、韩文、泰文、老挝文、藏文等14个语种字库。
    出厂标配16*16中文和8*16英文字库,用户可自行制作下载48*64内的任意点阵各语种字库。

2. 主要产品和选型原则
⑴  BX-5K1 (RS232/RS485)
     第一代字库控制器,应用最广泛。
     仅支持单双色模组,仅支持中英文字库,仅支持串口通讯;
     新版BX-5K1将于2022年9月批量下线,将在画面刷新率和数据实时更新方面同步6K1的性能。
⑵  BX-6K1 (RS232+RS485)和BX-6K1 (网+RS232+RS485)
     第二代字库控制器,应用广泛。
     支持多语种字库;
     具备六代产品种种优势:
     A.支持种种规格的单色、双基色、三基色LED显示模组
     B.画面刷新率大幅提升,数据实时更新速率大幅提升,支持种种传感器能力大幅提升
     C.支持全功效接口和全通讯接口;
     D.隔离网络无效数据,适应忙碌庞大网络(含较多摄像头),通讯更稳定。
     新版BX-6K1(RS232/RS485)选配板载wifi,将于2022年9月批量下线。

3. 性能稳定
⑴  -40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率;
⑵  涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
⑶  接纳塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;
⑷  通讯稳定不掉线。所有通讯接口和输入输出接口严格抗静电和抗浪涌设计。

4. 资质完备
⑴  产品通过CE测试和认证,获得CE认证证书;
⑵  产品的各项技术指标通过第三方机构检测并出具检测报告。切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》;
⑶  产品控制软件通过专业软件评测中心测试并出具测试报告,获得相关的软件著作权。产品各项功效切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》;
⑷  产品通过欧盟ROHS检测,并出具检测报告。

BX产品以焦点科技承继了大型LED集群显示系统和定制开发项目上的优势职位!
BX产品延续了汇彩网登录大厅“激情 立异 界说完美显示”的产品理念!

汇彩网登录大厅(中国游)官方网站

技术参数
产品状态 新版2020年11月投放市场,批量现货供应
控制点数

单色/双色/三基色32K点;宽度≤512

显示模式 单色 512*64
存储容量 4MByte
节目数量 支持32个节目。特殊需求可定制扩展
区域数量 支持5个静态区+5个动态区。特殊需求可定制扩展
区域类型 静态区、动态区
字库文件 出厂标配16*16中文字库和8*16英文字库;用户可制作下载48*64内的任意点阵各语种字库



显示效果
移动平滑性 文字左移不错列,降低移动速度画面不颤抖,长屏左移亮度不损失;
画面稳定性 支持画面移动速度任意调理; 刷新率高,画面稳定;
最佳视效带载宽度 在最大宽度下均能包管最佳视效



模组兼容性
适配模组 种种规格的单色、双基色、三基色LED显示模组
列驱动IC

支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片;不支持PWM芯片

行译码IC 支持74HC138行译码和无译码模组,暂不支持其它行译码芯片,后期陆续添加支持种种行译码芯片
扫描类型 支持智能描点,支持静态至1/32扫描之间的任意扫描类型
模组空点 支持任意空点



板载接口

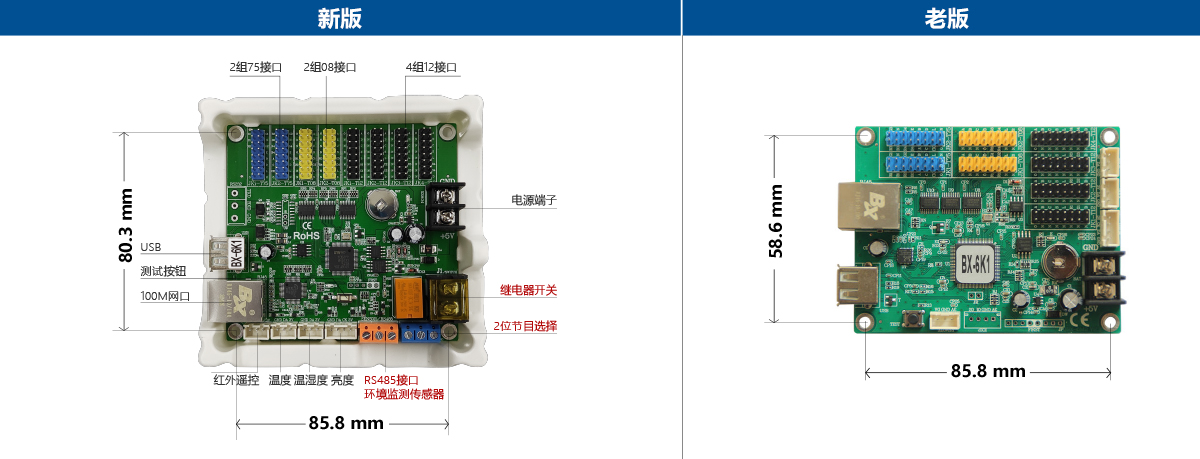

显示接口 2组T75+2组T8+4组T12
通讯接口 板载100M网口+RS485+USB接口
传感器接口

板载标配亮度/温度/温湿度传感器接口、RS485情况传感器接口、红外?赝方涌

节目选择接口 标配2位节目选择接口,支持外部信号控制4个节目切换播放;可通过IO管脚配置满足更多节目切换需求
远程开关接口 板载继电器开关,支持远程开关屏幕电源



重要功效
通讯功效

支持局域网和互联网通讯,IP在线配置和群组设置,MAC冲突和IP冲突自动检测;

网络增强 BX-6K1 隔离网络无效数据,适应忙碌庞大网络(含较多摄像头),通讯更稳定
节目播放控制

支持节目顺序播放、节目准时播放;

标配2位节目选择接口,支持外部信号控制4个节目切换播放,可通过IO管脚配置满足更多节目切换需求

准时开关功效 板载继电器开关,支持软件命令开关和准时自动开关屏幕
亮度调解功效 16级亮度调解,支持三种亮度调解模式:手动调亮、分时段自动调亮和情况自适应调亮
?仄鞴π 支持节目选择、画面锁定、亮度调解、屏幕开关机、屏幕测试
通例传感器功效 支持温度、温湿度传感器的便捷接入和显示;支持亮度传感器的便捷接入;
情况监测传感器功效

支持风速、风向、空气质量、噪声、大气压力、光照、负氧离子等种种情况监测传感器的便捷接入和显示;

支持雷达测速、水位、雨量等传感器的定制接入和显示;

信息动态刷新 支持5个动态区域。带载128*32点单色屏时,串口通讯的信息更新速度可达20ms以内
语音播报功效 选择BX-6K1-YY,支持中英文语音播报?赏讲ケㄏ允灸谌,也可独立播报其它内容
屏参速配功效 支持屏幕配置参数的生存与回读
二次开发 提供通讯协议和LedshowZK测试软件,也提供C# 、JAVA、VB、C++整套的开发工具
内置字库

内置多组中英文字库,支持多语种字库。

内置字库 出厂标配16*16中文和8*16英文字库,用户可自行制作下载48*64内的任意点阵各语种字库



系统升级和维护
固件升级功效 支持底层软件在线升级,极大便当了系统开发、维护和功效升级,

为客户有效节约本钱,降低项目危害;



电气参数

事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

额定功率 ≤2W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电,故障率≤0.3%

结构防护 精制塑壳托架,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置;
外貌防护 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾。
