BX-Y001

专业配套出租车载LED后窗透明屏 ,满足小型透明屏和贴膜屏在种种场景下的配套应用。多重工业级品控包管 ,超强图像解码性能 ,便捷支持网络控制、信息集群宣布和云治理。标配wifi ,支持手机APP; 选配BX-4G01 ,选配GPS。

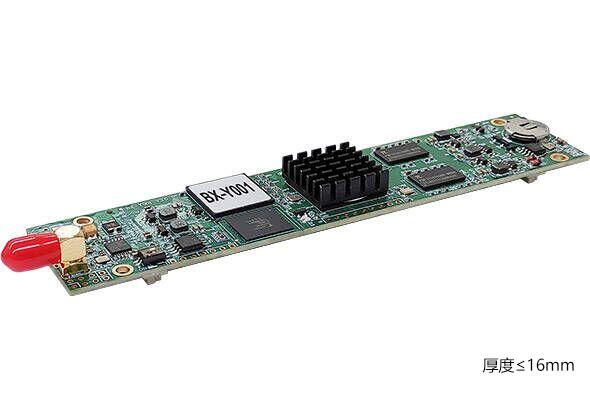

一屏一卡 ,小型化设计 ,超高集成度。 板厚≤16mm;

硬件配置、带载指标和技术性能全面等同于BX-Y08A;

总像素≤128K点(与驱动芯片和扫描方法相关) ,支持16组RGB数据信号 ,存储容量4GByte;

板载2个60pin高密度连接器(母座) ,包括数据显示接口、通讯接口和种种外设扩展接口;

涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

-40℃~80℃情况温度 ,3.5V-5.5V宽电压 ,7*24小时不绝电 ,≤0.3%故障率。

订单热线:

0512-36912677/88/99



BX-Y001播放器专业配套出租车载LED后窗透明屏
切合 《T/COEMA 103S-2019 异步LED显示屏播放器通用技术要求》



1. 小型化设计 ,超高集成度
⑴  硬件配置、带载指标和技术性能全面等同于BX-Y08A;
⑵  接纳10层PCB ,版面尺寸148.5×32mm
⑶  接纳2组60pin工业级板对板高密度接插件接口 ,四角与HUB镙柱锁紧 ,防尘防震 ,具有高稳定性和高可靠性;



2. 扩展接口富厚
BX-Y001播放器板载2个60pin高密度连接器(母座) ,包括数据显示接口、通讯接口和种种外设扩展接口:
⑴ 支持16组RGB显示数据信号;
⑵ 支持全通讯扩展接口
    板载标配无线wifi ,支持手机APP;
    支持100M网口扩展;
    支持RS232/RS485串口扩展;
    支持2组USB扩展信号 ,其中1组可用于4G通讯接口 ,配套BX-4G01;
⑶ 支持亮度、温度、温湿度传感器扩展接口;
⑷ 支持立体声音频输出信号。选配中英文语音播报功效 ,满足项目语音需求;
⑸ 支持倒车/刹车/左转灯/右转灯等行车信号接入;
⑹ 支持种种事情指示灯接口扩展。

3. 多重工业级品控包管 ,性能稳定
⑴ -40℃~80℃情况温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时不绝电 ,≤0.3%故障率;
⑷ IP群组设置 ,MAC冲突检测;
⑸ 涂敷UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾;

技术指标
产品状态 2020年12月投放市场 ,批量现货供应
控制点数 总像素≤128K点(与驱动芯片和扫描方法相关) ,支持16-20组RGB数据信号
硬件配置 1GHz双核处理器、512MB DRAM ,1080P高清硬解码播放
存储容量 标配4GByte
节目数量 不限
区域数量 支持32个区域。特殊需求可定制扩展
区域类型

天气区、图文区、字幕区、视频区、农历区、时间区、模拟表盘、正负计时、传感器区、动态区、网络数据分区

边框显示 区域炫彩边框
时钟显示 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示)
软件功效 分组集群治理/多节目编辑/多区域显示/节目自适应/多种语言版本



显示效果
节目分区 支持节目任意位置和数量开窗分区 ,支持区域层叠 ,支持256级透明显示效果
OSD功效 支持32bit真彩OSD ,支持视频区和图文区叠加播放 ,支持256级透明显示效果
显示特效  富厚的3D特技、炫彩字幕、炫动配景、炫彩边框等
移动平滑性 图文/字幕画面移动超等平滑 ,最大带载点数下左移速度可达180点/秒



支持播放媒体
视频花样 支持avi, wmv, mpg, rmvb, mov, vob, mp4, flv等常见视频花样
音频花样 支持mp3, wav, wma, ogg, ape, acc等常见音频花样
图片花样 支持bmp, jpg, png, gif等常见图片花样
文本花样 支持txt, rtf, word, excel等



模组兼容性
适配模组 种种规格单双色和全彩LED显示模组
列驱动IC 支持74HC595、通例恒流芯片、双锁存芯片、PWM芯片等主流LED驱动芯片
行译码IC  支持行译码和无译码模组 ,支持种种行译码芯片
扫描类型 支持智能描点 ,支持静态至1/64扫描之间的任意扫描类型
模组空点 支持任意空点 ,适配种种规格模组
RGB信号 支持RGB信号线序灵活界说



扩展接口
显示数据信号 支持16-20组RGB数据信号
扩展通讯接口 支持100M网口扩展 ,支持RS232/RS485串口扩展 ,支持BX-4G01配套
扩展音频接口 支持立体声音频输出信号
扩展传感器接口 支持亮度、温度、温湿度传感器接入
扩展节目选择接口 标配4位节目选择接口 ,支持外部信号控制16个节目切换播放。亦可用作“倒车/刹车/左转灯/右转灯”等行车信号接入
扩展USB接口 支持U盘即插即播 ,也可导入播放;U盘延长线≤7.5m稳定传输
其它扩展接口 支持种种事情指示灯



重要功效
语音播报功效 选配支持中英文语音播报功效 ,满足项目语音需求;
通讯功效

支持局域网和互联网通讯 ,IP在线配置和群组设置 ,MAC冲突和IP冲突自动检测;

标配无线wifi ,支持手机APP;选配BX-4G01 ,选配GPS。

节目播放控制 支持节目顺序播放、节目准时播放;支持紧急通知; 板载4位节目选择接口 ,支持外部信号控制16个节目切换播放
截屏监视功效 支持对节目播放的目今显示画面进行截屏监看
旋转显示功效 支持90°/180°/270°屏幕旋转显示功效
区域复制功效 支持区域复制功效
亮度调解功效 16级亮度调解 ,支持三种亮度调解模式:手动调亮、分时段自动调亮和情况自适应调亮
传感器接入功效

通过扩展传感器接口 ,支持亮度、温度、温湿度传感器接入

天气预报功效 支持海内外洋天气预报 ,外洋凌驾21000个都会 ,海内支持到所有县区
信息动态刷新

支持32个动态区域 ,支持信息实时刷新

多屏同步功效

支持多个播放器在播放相同节目信息时 ,坚持播放画面实时同步的功效

配景音乐功效 支持节目配景音乐
网络流媒体播放 支持HLS、RTSP和RTMP协议的网络流媒体的播放
日志纪录功效

包括通讯日志和节目播放日志。

每条通讯日志包括提倡方、爆发时间、相关事件、相关参数及通讯结果。每条节目播放日志包括节目名称和播放时间。

加密认证功效

支持对播放器设置通讯密码;

支持SSL/TLS加密协议 ,包管通讯信息宁静。支持数字签名认证技术 ,包管素材传输正确和宁静。
数据库连接功效 支持连接mySQL、SQL server花样的数据库 ,自动获取数据并显示
网络数据分区功效 通过效劳器端URL并指定字段 ,动态获取JSON文件数据和JSON字段值
二次开发

提供支持WINDOWS/LINUX/ANDROID/iOS 等主要操作系统的二次开发包 ,包括种种动态库、通讯协议、测试例程等;

支持JAVA/C/C++/C#/Delphi等主流编程语言 ,支持用户在种种平台进行二次开发 ,最洪流平满足用户个性定制功效的开发和拓展。

云应用和信息宁静

支持并提供配套的专业级云平台宣布软件 ,通过国家信息宁静品级;と度现。

支持配套的云平台微信小程序 ,支持移动端设备便捷完成信息的编辑和宣布 ,同时包管信息宁静。

具备用户实名认证、多级角色权限治理、节目编辑/审核/宣布、显示屏自适应节目宣布等功效;

具备远程LED显示屏治理功效、显示屏状态监测功效 ,具备节目宣布报表生成、屏幕信息在线监控、应急多级审核机制的信息宁静包管功效。



系统升级和维护
平台升级维护  iLEDCloud云平台和iLEDSys平台支持在线升级
固件升级功效

支持底层软件和FPGA固件在线升级 ,极大便当了系统开发、维护和功效升级 ,

为客户有效节约本钱 ,降低项目危害



电气参数
事情电压

5V(3.5V~5.5V宽事情电压)

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标

最大功率 ≤10W



情况适应性

情况温度

情况温度-40℃~80℃稳定事情

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标

防盐雾品级

满足海边500米使用情况要求

切合《T COEMA 103S-2019 异步LED显示屏播放器通用技术要求》 ,C级达标



电磁兼容性

无线电骚扰

对控制器的电源端子、网口和串口进行无线电骚扰检测

切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值

静电放电抗扰度

对控制器的网口、串口、USB口、传感器接口、I/O控制接口进行浪涌攻击检测
通过《GB/T 17626.2-2018 电磁兼容 试验和丈量技术 静电放电抗扰度试验》试验品级4级 ,接触放电8KV的测试

浪涌攻击抗扰度

对控制器的电源端子和网口进行浪涌攻击检测

通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级 ,测试电压4KV的测试



品质包管

品质标准

7*24小时不绝电 ,故障率≤0.3%

结构防护

精制塑壳托架 ,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求

外貌防护 所有元器件外貌涂覆UV三防胶 ,国标双85防护品级 ,防尘、防潮、防静电、防盐雾



终端治理和自动控制
网络通讯 支持局域网和互联网
治理设备 PC、Android、ios等智能终端设备
远程控制 系统参数配置、节目播放控制、节目发送更新、亮度自动调解、准时开关显示屏
治理软件

Ledshow Suite(PC软件)、LedSuite 手机APP
支持云治理:iLEDCloud信息宣布云平台、iLEDSys信息宣布平台(企业版/独立布署)
