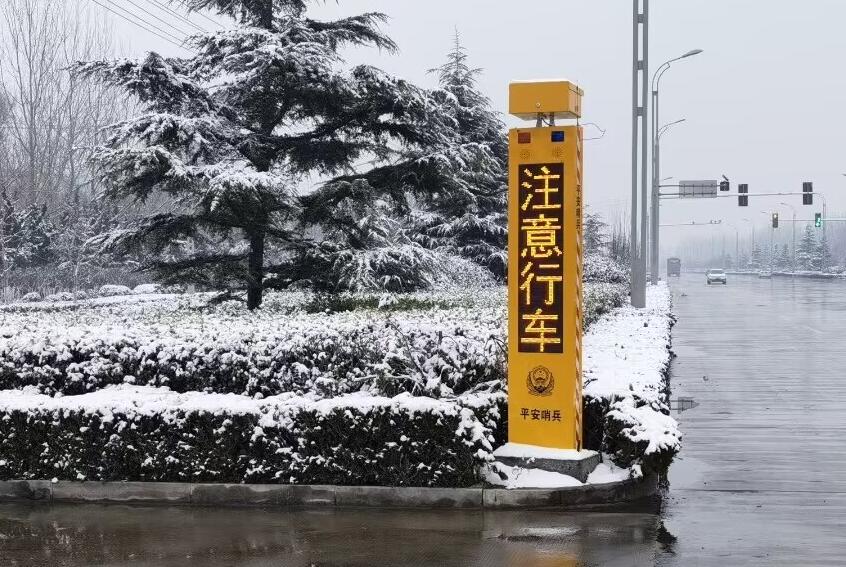

平安哨兵屏专用控制器,用于临时道口的交通指示。
板载无线wifi,支持手机APP修改节目
板载1组T12+1组T75显示接口,支持横屏竖接(Z型连线)功效,灵活扩展带载高度
板载2位节目选择;支持语音播报和分时段音量调理
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾
-40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率
平安哨兵屏专用控制器,用于临时道口的交通指示。
板载无线wifi,支持手机APP修改节目
板载1组T12+1组T75显示接口,支持横屏竖接(Z型连线)功效,灵活扩展带载高度
板载2位节目选择;支持语音播报和分时段音量调理
涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾
-40℃~80℃情况温度,3.5V-5.5V宽电压,7*24小时不绝电,≤0.3%故障率
订单热线:
0512-36912677/88/99
BX-JTW专业配套LED交通信号屏,满足倒计时和综合信息显示
遵从GA/T508-2014《门路交通信号倒计时显示器》国家标准
切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》
1. 专业性强
⑴ 板载无线wifi,支持手机APP修改节目
⑵ 板载2位节目选择;支持语音播报和分时段音量调理
⑶ 板载1组T12+1组T75显示接口,支持横屏竖接(Z型连线)功效,灵活扩展带载高度
⑷ 支持智能描点,便捷适配种种特殊模组和全彩模组
2. 多重工业级品控包管,性能稳定
⑴ -40℃~80℃情况温度;
⑵ 3.5V-5.5V宽电压;
⑶ 7*24小时不绝电,≤0.3%故障率;
⑷ 涂敷UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾;
⑸ 接纳塑壳托架包装,阻燃、环保、防静电、耐高温,直接上屏;
技术参数 | |
---|---|
产品状态 | 新版2023年7月投放市场,批量现货供应 |
控制点数 |
单色128K/双色96K/三基色64K点,宽度≤2048; 单双色屏高度≤384点,全彩屏高度≤768点 |
存储容量 | 4MByte |
节目数量 | 支持128个节目 |
区域数量 | 支持8个区域 |
区域类型 | 天气区、图文区、字幕区、农历区、时间区、模拟表盘区、正负计时区 |
边框显示 | 节目炫彩边框、区域炫彩边框 |
时钟显示 | 农历、模拟表盘、中英文时钟、正负计时 (均支持多组显示) |
软件功效 | 分组集群治理/多节目编辑/多区域显示/节目自适应/多种语言版本 |
模组兼容性 | |
---|---|
适配模组 | 种种规格的单色、双基色、三基色LED显示模组 |
列驱动IC |
支持74HC595、通例恒流芯片、双锁存芯片等种种主流LED驱动芯片;不支持PWM芯片 |
行译码IC | 支持74HC138行译码和无译码模组,暂不支持其它行译码芯片,后期陆续添加支持种种行译码芯片 |
扫描类型 | 支持智能描点,支持静态至1/32扫描之间的任意扫描类型 |
模组空点 | 支持任意空点 |
板载接口 | |
---|---|

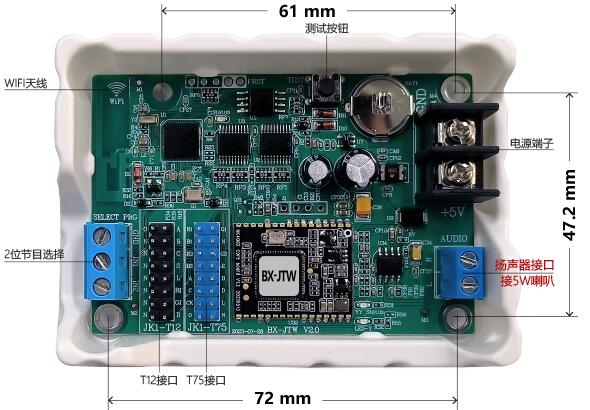

显示接口 | 1组T12+1组T75,支持横屏竖接(Z型连线)功效,灵活扩展带载高度 |
通讯接口 | 板载WiFi接口;支持手机APP |
节目选择接口 | 标配2位节目选择接口,支持外部信号控制4个节目切换播放 |
扬声器接口 | 板载扬声器接口,直接驱动带载≤5W喇叭 |
重要功效 | |
---|---|
通讯功效 |
板载无线wifi,支持手机APP修改节目,支持固件升级 |
亮度调解功效 | 16级亮度调解,支持分时段自动调亮 |
语音播报功效 | 支持中英文语音播报 |
屏参速配功效 | 支持屏幕配置参数的生存与回读 |
系统升级和维护 | |
---|---|
固件升级功效 |
支持App升级底层固件,极大便当了系统开发、维护和功效升级, |
电气参数 |
|
---|---|
事情电压 |
5V(3.5V~5.5V宽事情电压) 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
额定功率 | ≤2W |
情况适应性 |
|
---|---|
情况温度 |
情况温度-40℃~80℃稳定事情 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
防盐雾品级 |
满足海边500米使用情况要求 切合《T COEMA 102S-2018 异步无灰度LED 显示屏控制器(卡)通用技术要求》,C级达标 |
电磁兼容性 |
|
---|---|
无线电骚扰 |
对控制器的电源端子进行无线电骚扰检测 切合《GB/T 9254.1-2021 信息技术设备、多媒体设备和接收机电磁兼容第一部分发射要求》界说的骚扰限值 |
静电放电抗扰度 |
对控制器的I/O控制接口进行浪涌攻击检测 |
浪涌攻击抗扰度 |
对控制器的电源端子进行浪涌攻击检测 通过《GB/T 17626.5-2019 电磁兼容试验和丈量技术浪涌(攻击)抗扰度试验》试验品级4级,测试电压4KV的测试 |
品质包管 |
|
---|---|
品质标准 |
7*24小时不绝电,故障率≤0.3% |
结构防护 | 精制塑壳托架,满足绝缘、防腐、防静电、耐崎岖温、阻燃、环保等要求,直接上屏装置; |
外貌防护 | 所有元器件外貌涂覆UV三防胶,国标双85防护品级,防尘、防潮、防静电、防盐雾。 |
终端治理和自动控制 | |
---|---|
治理设备 | Android、ios等智能终端设备 |
治理软件 |
Ledsuite 手机App(Android版、ios版) |
文件名称 | 技术说明 | 下载次数 | 下载 | 网盘下载 |
---|---|---|---|---|
LedSuite APP 简单使用教程
版本号:20231116 |
5109 | |||
多屏幕模式教程
版本号:20231205 |
1878 | |||
单屏模式和多屏模式屏幕设置教程
版本号:20231205 |
3579 | |||
BX-JTW 规格书
版本号:20231012 |
800 | |||
BX-JTW 用户手册
版本号:20231219 |
561 |
